EMC电磁兼容性实验室

EMC实验室 （Electro Magnetic Compatibility Lab）电磁兼容性实验室，是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。因此，EMC包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。

01、EMC实验室目前三种类型的主流实验室

电磁兼容测试是电磁兼容的另一个重要内容，包括测试方法、测量仪器和试验场所。测试方法以各类标准为依据，测量仪器以频域为基础，试验场地是进行EMC测试的先决条件，也是衡量EMC工作水平的重要因素。

目前，国内外常用的试验场地有开阔场、半电波暗室、屏蔽室和横电磁波小室等类型。作为EMC测试的实验室大体有三种类型：

一种是经过EMC权威机构审定和质量体系认证，具有法定测试资格的综合性设计与测试实验室或检测中心；

一种是根据本单位的实际需要和经费情况而建立的具有一定测试功能的EMC实验室；

还有一种就是近些年兴起的专业整改实验室。

第一类实验室是通过了例如CNAS等认证的机构，其出具的测试报告具有法律效力，目前全国通过CNAS认证的电磁兼容实验室有数百家之多。有专业医疗器械电磁兼容实验室例如上海市医疗器械检测所、中检所等，军工类专业电磁兼容实验室以及家电类电磁兼容实验室和汽车电子类电磁兼容实验室等。

第二类实验室更多的是为公司自己的产品服务的，在产品的设计初期、样机等阶段做好电磁兼容测试，为以后产品在最终的认证性测试中顺利通过提供有力的保障。对于大公司，建立通过认证的电磁兼容实验室会进一步降低整体的设计、测试成本。但是对于中小企业而言，完善的场地、测试仪器是一笔庞大的经费。而建立专业性质的非认证实验室是一个很好的选择。其可能只有简单的屏蔽室或者小暗室，搭配频谱仪、示波器、信号源、天线、探头等少量的测试设备即可对产品的电磁兼容情况进行基本的“摸底”测试。但是这对于测试人员的要求很高，他们需要对行业中产品问题的原因和解决有丰富的经验，而且对电磁兼容的基本知识有较为透彻的研究和理解，也需要专业软件的支持。但是建立这类“专家系统”型的队伍也非易事，而且相关分析软件还未能达到理想水平。越来越多的需求和经验丰富人员的相对短缺直接催生了第三类实验室的产生。

第三类实验室基于通用测试实验室，但是其能够提供专业的整改方案。这类实验室能够对绝大多数产品提供电磁兼容测试服务，而且其拥有大量的经验丰富的从业人员，能对产品的整改提出专业且有针对性的意见。在帮助企业节省建设成本的同时提供良好的测试、整改方案。

电磁兼容整改是指被试品未通过电磁兼容测试或者未达到预先设计的指标时对被试品所做的补充和改正。现代整改方案、材料得到了飞速的发展，原先单纯的加外壳屏蔽等措施已经渐渐被更先进的材料、器件所取代，比如可做滤波器使用的磁珠、低辐射的矢量变频器、高效的主动式滤波器、柔软而纤薄的导电橡胶等等。而更为先进的方法即在产品功能设计的初期就将电磁兼容设计纳于其中，减少后期的测试、整改成本，并保证产品电磁兼容性在整个产品的生命周期中都能够满足电磁兼容的要求。

02、EMC实验室的组成部分

EMC实验室的组成通常有以下几个单元组成：

a）半电波暗室

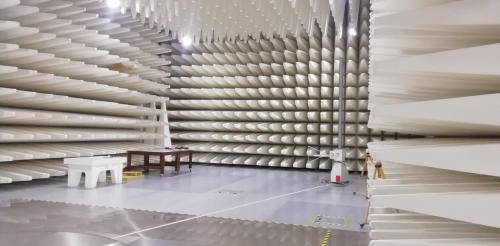

   半电波暗室，其天花板及4个侧壁铺有吸波材料，地板为导电面。主要用于进行辐射发射（RE)实验和辐射抗扰度（RS)实验；

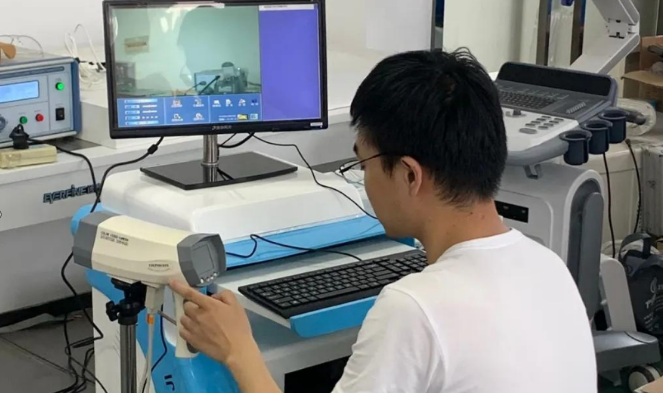

b) 屏蔽测试室

  主要用于传导发射（CE）和传导抗扰度（CS）实验、静电放电（ESD）、脉冲群（EFT）、电压跌落（DIP）以及其他抗扰度试验；

c) 控制室

   为一屏蔽室，放置EMI和EMS测试系统；

d) 功放室

   为一屏蔽室，放置RS测量系统的功率放大器；

e) 配电室

   为上述a)～d)提供电源；

f) 通风空调系统

   为上述a)～d)提供通风及温度控制；

g) 火情自动报警系统及消防设备

   为上述a)～d)提供火情报警系统及消防设备；

h) 电视监控系统

    记屏蔽半暗室提供电视监测和实验现场的录相功能，兼有火情监控功能；

i) 负载室

   为放置爱试发射机等效负载或其它相连设备的屏蔽室。

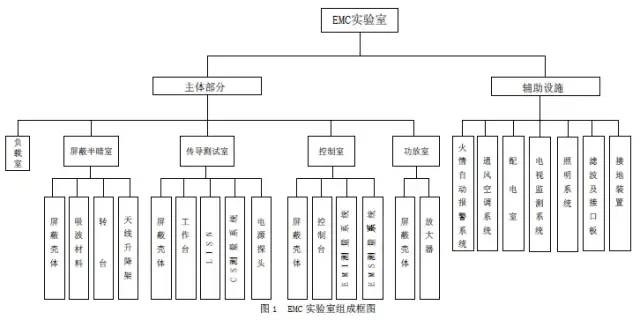

EMC实验室的组成图如图1所示：
