化学分析实验室设计细节

化学分析实验室设计细节

化学实验过程中，经常会产生各种难闻、有腐蚀性、有毒或易燃易爆的气体，这些有害气体如不及时排出室外，就会造成室内空气污染，影响实验人员的健康与安全，影响仪器设备的精度和使用寿命，因此实验室必须具备良好的通风条件。实验室的废气排除是化学实验室设计中不可缺少的重要组成部分，设计时应考虑全面净化实验室内外的空气质量，以保障实验室工作人员享有健康的工作环境。

根据实验大楼的实验流程，先设计出完美的实验室平面布局;由平面布局结合整栋实验大楼给排水、供电、供气作出相应设计，且充分考虑管内空气流通对室内噪声的影响，确定最佳管路;再根据现场施工要求，结合管路特性选择与之配套的风机。

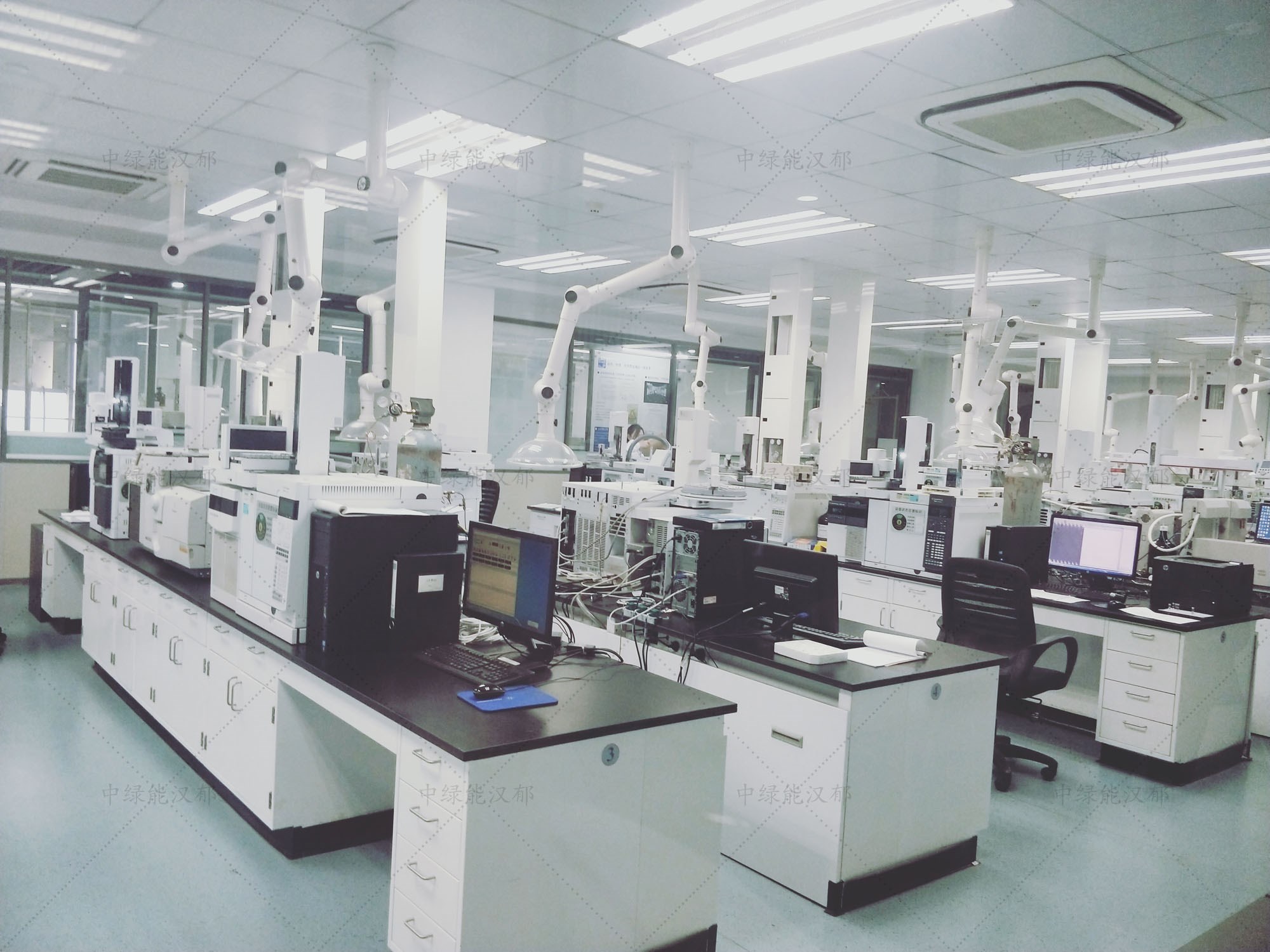

在设计时还要充分考虑降噪要求，采用先进的变频技术对风机进行调速，使风量可调。化学实验过程中会产生不同程度的有害气体，且瞬间浓度高，故宜采用桌式通风系统及时排出有害气体。

对于有机实验室等产生有害气体量大的实验室，则需采用桌面排风和顶部排风相结合的方式排出有害气体。作为实验演示用的通风橱，一般设置在实验室前墙的一端。学生实验用的通风橱可设置在实验室后墙的位置或靠近内纵墙设置，每室数量以3～5个为宜。供教师预做实验或进行科研用的通风橱应设置在准备室的墙角。实验室内还应设置排气风扇，以便及时排除室内污染的空气。

有些化学气体比空气密度大，易积存于房间的下部;有些密度较小的气体易浮于房间的上部，因此排风扇应在窗台下部及窗口上部分别设置。

实验室水、电配置

实验室的配置应满足实验教学要求，在四大基础化学实验室(有机、无机、分析、物化实验室)中，以有机实验室的用水要求最高，因此入水管设计应比其他实验室大1倍以上。每张实验台的两边应配置3～4个多用插座，并设置漏电保护开关。洗涤槽一般布置在中央实验台两侧及边台上。有机实验室的每个中央实验台还要配置2～3个水抽滤器，以作真空蒸馏实验用。每张中央台有独立水控制开关，排水管道尺寸要足够大，以防堵塞。

根据化学学科的特点，化学实验室及其一些辅助房间(如准备室、仪器室等)对电的要求不尽相同，但都离不开电，电的配置还应考虑大功率实验仪器(如电烘箱等)的使用，因此380V和220V电压的电线须同时布设，并设置总电源控制开关，以便当实验室内无人时，能确保切断室内电源。烘箱、恒温箱、空调等，可直接连在总电源上。有的用电设备(如电冰箱等)在实验停止后仍须运转，应接专用供电电源，这样不至于因切断实验室的总电源而影响其工作。室内实验台、通风柜及烘箱等用电设备的电缆应进行预埋铺设。由于化学实验室酸、碱腐蚀性物质的影响，配电导线以采用铜芯导线较为合适。敷设时最好以穿管暗敷设的方式进行，因为暗敷设不仅可以保护导线，而且可使室内整洁，不易积尘。大型精密仪器对电压的稳定性、安全性要求较高，故应设置专用地线。

实验室消防系统

化学实验室应根据消防要求设置消防给水系统。消火栓应布置在经常有人出入和较明显的地方，如门厅、楼梯处、走廊等，消火栓和消防管道一般都采用明装。实验室内应有消防沙箱、泡沫灭火器、气体灭火器等辅助灭火工具。大型精密仪器室内不宜配用沙箱、泡沫灭火器，只能配气体灭火器。

实验室“三废”处理

实验室的“三废”主要指废液、废气、废水。废液是指废弃的有机溶剂等，废气是指有机化合物的蒸汽、酸气等。实验室污水含有各种化学物质，未经处理直接排入下水管道会造成周围环境的污染，这样不仅对人体有害，而且还会给附近地区的工农业生产和养鱼业造成很大损失。

实验室建设设计考虑建立废水处理系统、有机溶剂回收系统、废气无害化处理系统。由处理系统先将含有不同无机物的废水进行分类沉降，过滤除去绝大部分无机物，再进行氧化吸附等无害化处理。处理系统还要能对不同种类的有机溶剂进行分馏，回收再利用，无再利用价值的废液再进行氧化处理。为防止废气污染环境，应在废气排放口采用相应的净化措施。例如：在通风系统的末端，利用先进的纳米半导体光催化及臭氧氧化技术将废气净化处理。
